一、前言
用户在购买或使用“ZDJ-8型/DZA1型 数显电阻真空计”之前，必须详细阅读本说明书中有关条款。ZDJ-8和DZA1功能相同，区别在于ZDJ-8型是带着可与电脑连接的通信协议。

本仪器应用真空中热传导与真空度有关的原理测量真空。采用美国AD公司16位高速数据采集系统及高稳定微处理机监控新型线路，适用于1.0E5—5.0E-2Pa 范围内的真空测量和控制，采用ZJ-52金属电阻规管（国外称皮拉尼规），在机械泵测试、化工原料真空勾兑、真空冶炼、真空浸渍、空调冰箱生产线等工业和科研部门有广泛应用。

二、主要技术指标

1.真空度测量范围: 1.0E5（99999pa）—5.0E-2（0.05pa）

2.测量信号电压(电流)输出:   0—5V 、1—5V、4—20mA

3.数字信号输出：RS485/RS232半双工串行/ASCⅡ/波特率9600bps

4.数字显示单位:  Torr、Pa、mbar(符合中国、日本、美国、欧洲使用要求)

5.控制继电器输出: 2个(每个均可独立设置上下限)；E2ROM闪存; 触点容量220V/3A。

6.规管断丝、规管电缆断报警灯指示。规管长电缆自动补偿（可达200米）。

7.设置有softlocker密码锁功能，防止数据被非授权者修改(本机密码15)

8.工作电源:   交流电，85-265VAC/50-60Hz;

9.外形尺寸:   （宽X高X深mm）96X96X145

10. 开孔尺寸:   （宽X高mm）  92X92

11.显示方式：测量显示窗0.5吋高亮数码管；*.*E*科学记数法显示或直读法显示（仪器功能菜单中

用户自行可选）。

12.真空与时间的实时测试记录打印采样软件。

13.仪表前面板：

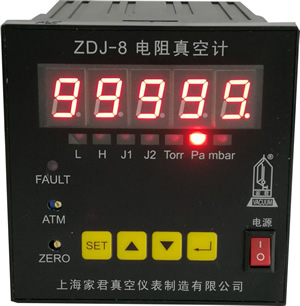

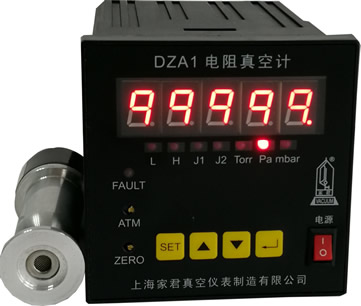

1、输出继电器上下限设定指示灯；2、继电器输出指示灯；3、测量数据显示窗；4、Torr/Pa/mbar测量单位指示灯；5、按键；6（ATM）满度（大气）调整电位器；7、（ZERO）高真空时零位调整电位器 8、(FAULT) 规管断丝报警灯；9、电源开关

三、使用方法：(只需测量带继电器控制功能的，不需要匹配电脑的用户仅阅读以下A项即可)

A、基本测量：

1、将ZJ-52（或ZJ-52K）电阻规，按真空连接要求接入真空设备,将真空设备密封好（在规管前建议加一只阀门，平时不工作时关闭阀门，保持规管处于真空状态，可延长规管使用寿命）用规管线将规管和仪表连接。

 2、插入AC220V电源，打开仪表电源开关，即进入仪表显示状态，仪器显示窗显示的即为真空测量值，稳定10分钟后在大气压状态用螺丝刀调前面板“ATM”孔电位器调整满度（即大气压atmosphere的缩写），使显示为9.9E4Pa（或9.9E2mbar或7.6E2Torr）。顺时针调大，反时针调小，(多圈电位器有20圈可调)。显示1.0E5Pa（或1.0E3mbar或7.7E2Torr）则为调过头。调到9.9E4Pa-1.0E5Pa（或9.9E2mbar-1.0E3mbar或7.6E2Torr-7.7E2Torr）临界点为好。

3、开启真空设备的抽气泵即能测量出真空度的变化。

注：[若要调整仪表的零点，可将真空系统用扩散泵或分子泵抽至1.0E-2Pa（或1.0E-4mbar或1.0E-4Torr）以上，稳定10分钟后用螺丝刀调整面板“ZERO”孔零点电位器，使显示5.0E-2Pa（或5.0E-4mbar或5.0E-4Torr）。顺时针调大，反时针调小，(多圈电位器有20圈可调)，显示1.0E-2Pa（或1.0E-4mbar或1.0E-4Torr）则为调过头。]。

4、读数方法：本仪表有直读法和幂次方显示二种显示法（用户可在仪表上自己设置），举例：直读法365Pa=幂次方3.6E2Pa=3.6x10的2次方 Pa ；直读法6.4Pa=幂次方6.4E0Pa；直读法0.15Pa=幂次方1.5E-1Pa。

5、若用户真空上不去，可观测到真空泵的排气口上有淡淡的青烟和真空泵发出的咯咯的不规则响声，切断真空泵后面的容器后，如果仍然有这声音，就说明这台真空泵质量有问题了。真空系统如果是玻璃的，可直接购买一个我公司生产的高频电火花真空检漏仪，是金属系统的，较省钱的方法就是往密闭的真空系统里打压2公斤的压力，在焊接的部分涂上浓浓的肥皂水，冒泡了，漏点就等于被你检查出来了；当然还有卤素检漏仪和氦质谱检漏仪等等。

 B、仪表的设置：

功能设定：

ZDJ-8型/DZA1型电阻真空计按键功能操作表

（面板上SET、△、▽、↙四个键）

序号 按键 显示状态 用户操作(注：按↙回车键后，输入的数据将得到保存)

1、 SET 数显窗显LOC□□，密码方格闪动 用△和▽键输入密码15(若密码不正确则只能查看）

2、 ↙ Un1，Torr、Pa、mbar单位制灯闪动 用△和▽键选所需单位制灯亮

3、 ↙ L和J1灯亮，数显窗数字闪动 用△和▽键输入J1继电器下限值

4、 ↙ H和J1灯亮，数显窗数字闪动 用△和▽键输入J1继电器上限值

5、 ↙ L和J2灯亮，数显窗数字闪动 用△和▽键输入J2继电器下限值

6、 ↙ H和J2灯亮，数显窗数字闪动 用△和▽键输入J2继电器上限值

7、 ↙ 数显窗显cod□□，通讯地址码闪动 用△和▽键输入所需RS485通讯地址码

8、 ↙ 数显窗显Dis □，显示模式码闪动 用△和▽键输入0为直读、1为幂次方显示

9、 ↙ 数显窗恢复显示真空计测量数据 即使用户不断按↙键，数显窗均显示测量数据

  设置操作注意：1）、仪表在设置态若超过30秒不操作键，则30秒后仪表自动恢复测量态。2）、继电器上限设定值必须≥下限设定值,否则仪表自动强制更正。3)单击△和▽键，数字单个升降；双击△和▽键，数字连续升降；双击△键后可按▽键停止，反之亦然。

C、输出控制继电器使用注意点：                                                                                                                                1）、输出控制继电器理论上可以接AC220V/3A阻性负载或AC220V/1A感性负载，但建议用户用中间继电器过渡，这样的好处是万一发生故障只烧中间继电器保护了真空计内继电器的安全（注意：继电器每组输出触点上并有0.01微法的灭弧电容,当接交流负载时可能会有几毫安的漏电流,但接直流负载时不会有影响）。

2）、每路输出继电器的上限设定必须≥下限设定，当上限设定大于下限设定时，控制输出有一个回差，即当测量值低于继电器下限设定时，继电器得电，常开触点接通，常闭触点断开，面板上相应继电器灯（J1或J2灯）点亮；当测量值大于继电器上限设定时，该继电器失电，常开触点断开，常闭触点接通，面板上相应继电器灯（J1或J2灯）灭(例:某旋片真空泵节电运行:将该泵通过中间继电器接入本仪表J1继电器常闭回路中,该J1的H(上限)设为50Pa,J1的L(下限)设为10Pa，则当真空泵通上电从大气开始抽气到达10Pa后,泵自动停止工作,当系统内真空缓慢泄漏至50Pa时真空泵又自动开始抽气),这在控制工程中是非常有用的，可以防止在动作点附近频繁开关电器；当上限设定=下限设定时，控制输出没有回差，可以用作控制工程的精确控制。本仪器软件设计上考虑了用户设置时可能发生的粗心，当上限设定小于下限设定时，软件自动纠错，强制使上限设定=下限设定）。

D、本仪表允许用户24小时不断电持续使用，仪表设置有watchdog看门狗电路，防止软件的失控。

E、若规管断丝或规管线断则面板上“F”灯（失效Fault灯）亮，提醒用户更换规管或修复规管线。

H、仪表和上位机（计算机）的通信(可电询021－65918246   13817381801)

（1）．通信协议-------（没有配套电脑的可不用浏览该项内容）。

1. 发送命令：

命令：%（Addr）S <CR> 共4字节。

2. 响应：> (Addr单字节) = (data共6字节) (Unit共4字节) (CHK单字节十六进制) <CR> 共15字节 。

3. 出错响应：?  (Addr) <CR> 共3字节。

4. %: 25h, 命令同步码。

5. S: 53h, 命令查指定设备真空值。

6. >: 3eh, 响应同步码。

7. =: 3dh, 指定设备真空值等于。

8. Addr: 30h-39h，共可选择10个设备。

9. Data: 真空值高位+2eh(小数点)+ 真空值低位+45h(E)+2bh/2dh(+/-指数符号)+ 真空指数。

10. Unit: 依次表示Torr、Pa、mbar三种单位，Pa后面跟2个空格(20h)

11. CHK:为校验和是前13个字节累加和的低字节。

12. <CR>: 0dh(回车)。

13. ？: 3fh, 出错响应说明响应同步码和设备号接收正确，但S或<CR>接收错误。

13. 波特率：9600bps

14. 位数：  8

15. 奇偶校：无

16. 格式：  ASCII码

17. 方式：半双工

18. 接口：  RS485

19. 举例：通讯时电脑收到真空计发出的15位数据：3E 30 31 31 2E 37 45 2B 32 50 61 20 20 C9 0D,此15位数据可解读为：响应 0#真空计 真空计中1#通道采样数据 1 . 7 E + 2 P a 空格 空格 校验和 回车；此时真空计上读数为1.7E2Pa。

（2）．通信测试方法(可电询021－65918246)：

1. 10台以下真空计A、B端用网线并联通过RS485/RS232转换器(我方用捷瑞电讯MODEL2102RS485/RS232转换器)直接与个人计算机串口连接

2. 接通电阻真空计供电电源。

3. 打开随机光盘上“串行测试包”文件夹，运行setup.exe安装程序。

4. 运行“测试串口”应用程序。

5. 由主界面进入“设置参数” 界面，正确选择所用串口并确认。

6. 主界面右下侧的滑轨拖曳到15，“地址”复选框、“十六进制码”复选框无效，选中“ASCⅡ码”复选框和“4/8位地址”复选框；单击“开始接收”按钮。

7. 在“发送内容”的文本框中选“按16进制”

8. 在“发送内容”的文本框中键入：2530530d  (十六进制)

单击“手动发送”按钮，在“接收回显” 文本框中就收到0号电阻真空计的信息。

9. 在“发送内容”的文本框中键入：2531530d  (十六进制)

单击“手动发送”按钮，在“接收回显” 文本框中就收到1号电阻真空计的信息。

10. 其他以次类推，最多可选择10个真空计。

11. 单击“自动发送”按钮，在“接收回显” 文本框中就收到每秒1帧的连续信息。

12. 单击“清除”按钮，就清除了“接收回显” 文本框中的内容。

本仪表RS485串行口输出，双绞线最大距离传输1200米，可多机(最多十台)并联（每台真空计用户须设置不同的cod）经RS485——RS232转换器(我方选用捷瑞电讯MODEL-2102转换器)插入笔记本电脑或台式电脑的RS232串行口上，即可将真空计的测量数据传送到电脑上显示，网上下载 实验室仪器 www.yq001.com sys 储存或者打印下来。

I:  本仪表0-5V输出端口电压（mV）-真空度（Pa）对照表

电压（mV） 真空度（Pa） 电压（mV） 真空度（Pa） 电压（mV） 真空度（Pa）

0         0           1373    8.0E1       4638    8.0E3

12       1.0E-1       1461    9.0E1       4716    1.2E4

24       3.4E-1       1542    1.0E2       4743    1.5E4

36       5.5E-1       2138    2.0E2       4753    1.7E4

48       8.4E-1       2519    3.0E2       4765    2.0E4

61       1.0E0       2795    4.0E2       4789    2.6E4

73       1.3E0       3010    5.0E2       4814    3.4E4

85       1.5E0       3176    6.0E2       4838    4.6E4

98       1.8E0       3321    7.0E2       4863    7.6E4

134       2.7E0       3421    8.0E2       4887    9.0E4

256       6.0E0       3528    9.0E2       4912    9.2E4

349       9.0E0       3614    1.0E3       4936    9.4E4

376       1.0E1       4100    2.0E3       4969    9.9E4

610       2.0E1       4308    2.7E3       5000    1.0E5

782       3.0E1       4415    3.6E3

928       4.0E1       4491    4.4E3

997     4.5E1       4540    5.0E3

1063   5.0E1       4577    5.7E3

1175   6.0E1       4604    6.4E3

1280   7.0E1       4623    7.2E3

* 1-5V输出端口转换公式：y(mV)=4x(mV)/5+1000

* 4-20mA输出端口转换公式：y(mA)=【4x(mV)+5000】/1250

【注：以上公式中的x（mV）填入上面0-5V输出端口表格中的mV数。】

J、本仪表功能助记符及操作术语：

Loc——soft Locker    意为密码锁

unI——unit           意为测量单位

J1 L——J1 Low  意为输出继电器下限

J1 H——J1 High 意为输出继电器上限

J2 L——J2 Low  意为输出继电器下限

J2 H——J2 High  意为输出继电器上限

cod—— Code    意为本机串行通信识别编码

dis¬¬¬¬——display  意为显示模式

SET——setpoint    意为设置点

5.2E2Pa=520Pa;   3.0E-1Pa=0.3Pa

1Torr=133.322Pa; 1Torr=1.33322mbar

一、

ZDJ-8型/DZA1型后面板输出口脚号：

1-----------------------------------1#继电器常开触点

2-----------------------------------1#继电器动触点

3-----------------------------------1#继电器常闭触点

4-----------------------------------2#继电器常开触点

5-----------------------------------2#继电器动触点

6-----------------------------------2#继电器常闭触点

7------------------------------------空脚

8------------------------------------空脚

9------------------------------------传感器信号测试输出

10-----------------------------------1—5V测量信号电压输出

11-----------------------------------0—5V测量信号电压输出

12-----------------------------------1—2V测量信号电压输出

13-----------------------------------4—20mA测量信号电流输出

14------------------------------------测量信号输出地回路

15------------------------------------RS485串行异步半双工通信输出A端

16------------------------------------RS485串行异步半双工通信输出B端

五、规管外形的选型：

ZJ-52电阻规是直插式规管的，可直接插入内径12mm的真空橡皮管或金属真空规管接头组件；ZJ-52K电阻规是快卸式金属规，可用快速连接卡箍（带中心O型像胶密封圈）连接，二种连接件的加工图纸可致电本公司技术科索取。(电缆线请选用RVVP-4*0.3平方的四芯屏蔽电缆)

六、仪器成套性:（真空配件如卡箍、短节、不锈钢波纹管等请致电我公司另行购买）

1. ZDJ-8/DZA1电阻真空计显示器               一台

2. ZJ-52 (或ZJ-52KF16)金属电阻规            一支

3. 规管电缆1.5米（可放长到100米）          一根

4. 电源电缆                                  一根

5. 使用说明书                           一份

6. 产品合格证                         一份

7. RS485-RS232转换口（用户选购件）            一个

七. 故障检测及维修

1.本仪表是绝压式测量仪表,绝压基准为0.01Pa,满度一次调好后随着仪表和规管的使用期的增长，满度值会下降，用户可以不用经常调整，不会影响3000Pa以下真空度的测量的准确性，为了保证在粗真空段的测量准确，建议用户再购买一个测量U-2型的绝压U形真空计，便于相互参照纠正偏差。

2.显示1.0E-2Pa(1.0E-4mbar; 1.0E-4Torr)同时“F”灯亮是规管未接或规管丝断，规管丝断无法修理，必须重新购买。

3.测量误差大可能是规管沾污需重新校正零点和满度，请在0.01Pa以上高真空条件下调零点电位器。

4.测量时数字显示上下乱跳可能是真空设备有漏气，请检查真空连接部分要求将真空设备密封好。

5.抽气时间增加而真空读数反方向变大，一般是已到该泵的极限真空（或该泵用油品质不佳，泵芯旋转摩擦后温度上升使油液化粘度下降，导致泵腔真空密封性能不良）

6.仪表一般不易损坏，有故障大都是规管有问题，请更换规管，建议再另外购买一支规管，显示器免费保修二年（规管是易损件不属保修范围）。

警告：后面板接线桩必须按说明书要求联接，接错会导致仪表毁灭性的损坏。

仪器返厂修理时（一定要用泡沫填充物包扎好）用顺丰快递或门对门的快递寄回本单位。

八、仪表功能的拓展：

1.在测量值从 （大气压－0.05Pa）低真空测量请选本单位的ZDJ-8型/DZA1型数显电阻真空计（皮拉尼真空计），为了获取较精确的真空数据建议增配壹台U-2 U型真空计；

2.在300pa-0.1pa的真空测量请选用ZDJ-3型的数显式热偶真空计。

3.如果真空系统内部有湿度和温度变化较大的话，建议选用本公司生产的PM系列的麦氏真空计或者是测量粗真空的U型真空计进行比对测量。
