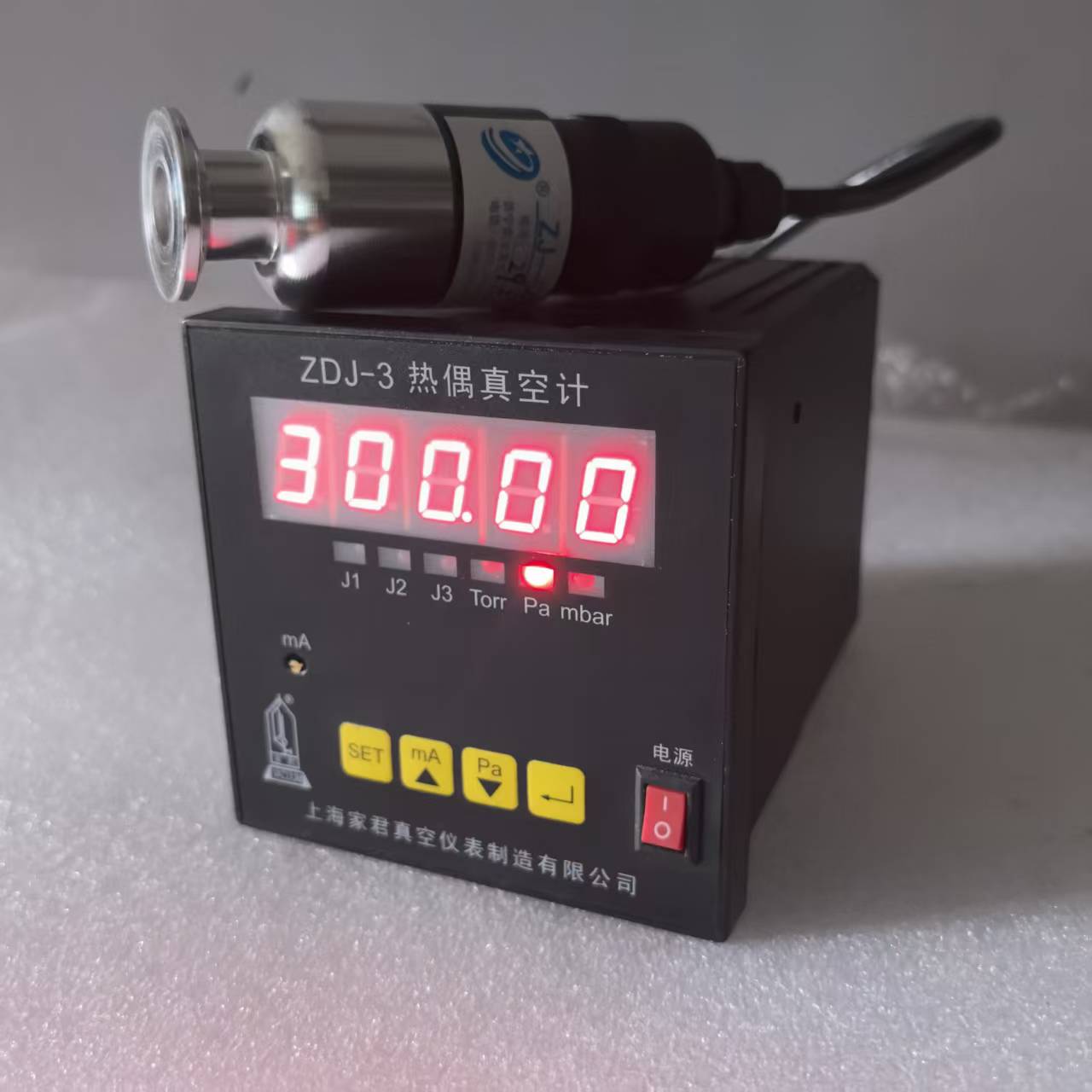

ZDJ-3型数显式热偶真空计



一、 概述:
    尊敬的客户,首先对于您挑选了我们公司的产品,我们要忠心地向您表示感谢!当您准备使用ZDJ-3型数显式热偶真空计时,务必请您先阅读本说明书中有关的条款。
    本台真空计是应用了真空中热传导与真空度有关的原理来进行测量的;其采用了美国VD公司16位高速数据采集系统及高稳定的微处理机去监控新型线路,非常适用于300Pa-----0.1Pa之间的真空测量和控制;如果测量系统的真空度大约在300Pa----5Pa之间,那么加热电流就按ZJ-54D规管上标注的值进行设定;而测量的真空度在3Pa---0.005Pa之间,如测试2X旋片真空泵极限真空度时,必须用一台标准的工作用压缩式麦氏真空计来作为参照比对,这样更能使您在操作时更加运用自如、得心应手。
    由于热偶真空计具有加热电流和毫伏值的两组信息输出,造就了其测量的准确性在设定的范围段优越于电阻真空计。目前,在真空泵的极限度测试、真空冶炼炉的测试、真空浸渍以及空调冰箱的生产线等无数个行业中都被广泛地应用着。
     特别提醒:非专业人士请勿打开机箱带电触摸!

二、主要技术指标:
    1、真空度检测范围:300Pa----0.1Pa。
    2、数字显示单位: Torr 、Pa、 mbar(符合中国、日本、美国、欧洲等许多国家的使用)
向中国供货时,出产时设置为“Pa”。
    3、设置有 softlocker 密码锁功能,防止数据被非授权者修改。
    4、工作用电源:交流220VAC/50Hz。
    5、外形尺寸:(宽X高X深)mm, 96X96X138。(目前在市面上体积很小型的一款)。
    6、开孔尺寸:(宽X高) mm, 92X92。

三、使用方法:
    1、将ZJ—54D(或ZJ—54DK)热偶规管安装在配置了一个KF16的高真空隔膜阀的真空系统上,规管的位置是在整个系统的上方,这样既防尘又能防止液体侵入。
    2、将规管线分别链接规管和仪表显示器(或称表头),将表头接通电源,按下电源开关,仪表即进入测量工作状态;在未开启真空泵打开阀门时,显示屏显示的数值是300Pa,当启动真空泵后打开阀门,系统内部的残压(或称绝对压力)低于300Pa时,仪表将会反映出系统内部真实的压力。
    3、本台仪表“Pa”和“mA”键供用户使用,按动“mA”键时仪表显示的是加热电流值,如果需要调整电流,请您用一字型小螺丝刀微微调整至您所需要的加热电流值,然后再按下“Pa”时,仪表即又恢复到原先的真空测量状态(出厂时每台表基本上都调整在30mA左右,由于一般的用户无真空校准设备,故建议真空度达不到5Pa的用户就不要去作加热电流的调整)。
    4、本台仪表“SET”和“ ”键是在对控制点作设定时派用的,不作控制设定请勿使用。
    5、每次开启电源后仪表就会直接进入真空测量的显示状态。



四、仪表的功能设置:
序号 按键 显 示 状 态 用户操作(注:↙回车键后,输入的数据将得到保存)
1 SET 数显窗显示LOC口口,密码方格闪动 用▼和▲键输入密码15(若密码输入错误,只能查看
2 Un1, Torr Pa mbar单位制灯闪动 用▼和▲键选定所需单位制灯亮
3 J1灯亮,数显窗数字闪动 用▼和▲键输入J1继电器下限值
4 J1灯亮,数显窗数字闪动 用▼和▲键输入J1继电器上限值
5 设定J2和J3与J1一样
6
7 数显窗显示cod口口,通讯地址码闪动 用▼和▲键输入所需RS485通讯地址码
8 数显窗显示Dis口,显示模式码闪动 用▼和▲键输入“0”为直读,输入“1”为幂次方(科学计数法)显示
9 数显窗恢复显示真空计测量数值 此时的回车键已释放控制作用


五、仪表的后面输出桩脚号:
    1、14#---------------继电器常闭接线脚
    2、15#---------------继电器的动触点脚
    3、16#---------------继电器常开接线脚
    4、1#--------------- 13# 暂时未被启用
  警告:接线桩必须按说明书要求联接,接错将会导致整个仪表毁灭性的损坏!

六、仪表的成套性:
    真空系统上的配件如卡箍、短节、三通、不锈钢法兰口、不锈钢波纹管、真空橡胶管,以及真空封泥、真空油脂和各种真空阀门等请您致电我公司可以另行帮助您购买。
    1、ZDJ---3热偶真空计 (显示器) 一台
    2、ZJ—54D直插式(或ZJ—54DK快卸式)金属热偶规 一支
    3、规管电缆(标配长为1.5米) 一根
    4、使用说明书 一本
    5、产品合格证 一份

七、故障检测及其维修:

1、当仪表反映无加热电流时,可能是规管未连接或规管中的细丝已经断了,需要调换;
    2、真空规管在受到下例情况伤害时会失准:
    a、突放大气冲击或其它撞击 b、进入粉尘 c、进入化学液体和油污 d、长时间使用老化。
    3、测量时数字显示上下乱跳,可能是真空系统有漏气,也有可能是真空泵的极限真空度抽不高,在泵的排气口上留有微量的青烟。
    4、电源开通也没有显示数据,可能是电压偏高将显示器内部的保险丝烧断了,此时请您切断电源,卸下后盖上的四个螺丝,拧开保险丝座,换上1安倍以下的融丝管即可。
    5、本机将免费保修两年,由于规管是易损件不属保修范围,请您见谅。
    6、仪表寄送修理时,请您务必要包装好,由于质量轻,建议您用顺丰快递或EMS等服务质量相对好一些的快递发送。

真空仪表的拓展及其选择:
    1、从事真空泵、罗茨泵制造的,出产时检测其极限真空度的请您选择--------工作用压缩式麦氏真空计,其检测范围一般为 5Pa------0.005Pa,特殊的检测范围为 1000Pa----0.005Pa;
    2、如果被检测的系统内气体是常温且干净的状态,请您选用:
    a、检测300Pa-----0.1Pa之间的真空度请您ZDJ---3型数显热偶真空计,它带有三个设定控制点,或ZDJ---2型指针式热偶真空计;
    b、检测大气压----0.1Pa之间的真空度请您DZA1/ZDJ-8型数显电阻真空计,因为它直观、带控制,且真空度越高精确度同样也越好;

    c、检测40KPa---0.2KPa之间的真空度请您用U—1型至U---3型U形水银真空计,因为它是物理的原始的、准确度也是好的。
   3、如果被检测的系统内气体温度时刻有变化且带有化学液态的状态,请您选用:
    a、 检测的真空度在1000Pa----0.1Pa之间,请您选用PM---5型的麦氏真空计或者PM---3型的麦氏真空表,(前款是不锈钢材料、精确度高;后款是老式的玻璃仪器结构、易破碎、测量误差大);
    b、检测的真空度在4000Pa----0.1Pa之间,请您选用PM---6型的麦氏真空计或者PM---2型组合式的麦氏真空表,(前款与后款的说明和2/a相同);
    c、 检测点从大气压开始一直到1mmHg,请您选用PKH---2型的单管真空计,其最小分度值是每一格等于100Pa;
    当然,在第3条款中也有挑选电阻真空计或者热偶真空计的,有的是用来真空过程中的抽检;有的是为了环保问题;也有的是真空系统温度不变化而选用的;总之,您在挑选时如有疑问请您来电了解,我们相互探讨切磋,谢谢您认真地阅读了说明书!
